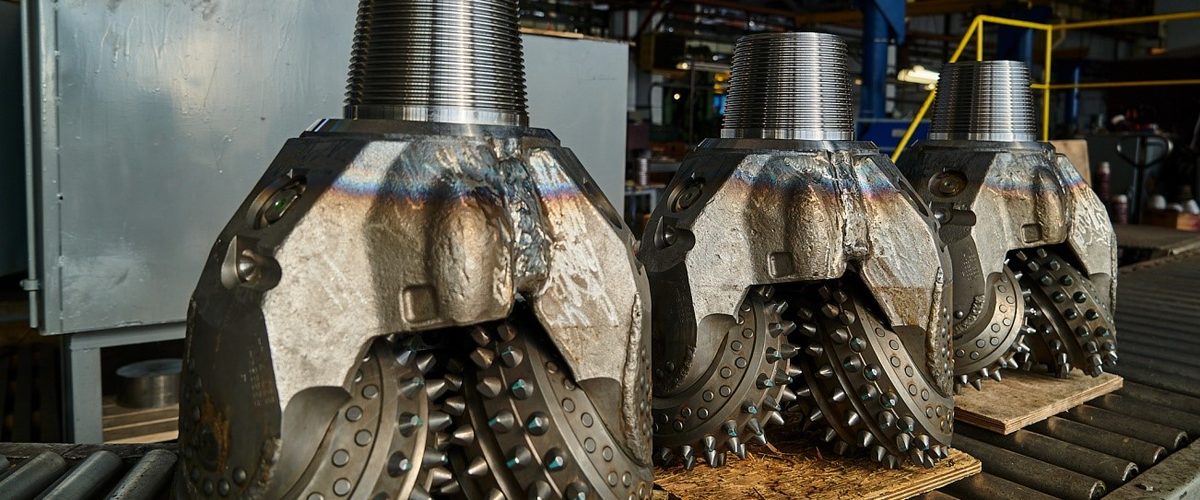

Brocas tricónicas Volga Burmash para perforación de pozos de petróleo, gas, geotermia y agua, en diámetros de 95,3 mm (3 3/4") a 660,4 mm (26"). Configuraciones con rodamiento sellado de cojinete liso o rodamiento abierto de rodillos, y estructura de corte de dientes de acero o insertos de carburo de tungsteno (TCI). Los códigos IADC cubren desde arcillas ultrablandas hasta roca abrasiva extremadamente dura.
También conocidas como: barrenas tricónicas · triconos · roller cone bits.
Series de producto
De la broca de uso general a la versión premium para condiciones extremas y al diseño compacto para hueco esbelto.
La broca tricónica de uso general por excelencia. Rodamiento sellado de cojinete liso con sellos elastoméricos tipo O-ring, insertos premium de carburo de tungsteno e hidráulica optimizada. Disponible en todas las medidas API estándar de 142,9 mm (5 5/8") a 660,4 mm (26"). Ideal para perforación rotaria en formaciones suaves a medio-duras.
Versión avanzada de la serie Grand con protección de rodamiento mejorada y tecnología de corte premium. Las brocas GrandPro usan sellos metálicos (metal-face seal) para una vida útil más larga en el fondo del pozo, con insertos de geometría optimizada que aumentan la velocidad de penetración manteniendo la durabilidad.
El nivel premium de la familia Grand, diseñado para los ambientes de perforación más exigentes. Incorpora la última tecnología de sellos de rodamiento, grados propios de carburo ultraduro y toberas optimizadas por dinámica de fluidos. Ideal para pozos profundos, formaciones de alta temperatura y máxima cantidad de metros por broca.
Brocas tricónicas diseñadas específicamente para uso con motores de fondo (mud motors) y turbinas. Protección de calibre reforzada, conjuntos de rodamiento de alta carga y estructuras de corte optimizadas para las mayores revoluciones que generan los motores de lodo. Disponible para perforación vertical y direccional.
La serie Motor mejorada con sellos metálicos y carburo premium para corridas de motor extendidas. Las brocas MotorPro entregan el máximo de metros al combinarse con motores de desplazamiento positivo (PDM) en secciones direccionales y horizontales. El sistema de rodamiento sellado resiste las condiciones de alta velocidad y temperatura del motor.
Brocas tricónicas compactas para perforación de hueco esbelto (slim-hole) y reentradas. Disponibles en diámetros pequeños desde 95,3 mm (3 3/4") con conjuntos de rodamiento robustos a escala reducida. Usadas en perforación a través de tubería de producción, pozos de exploración de hueco esbelto y desviaciones (sidetrack).
Estructura de corte
La elección de la estructura de corte determina el rendimiento de la broca tricónica según la dureza y abrasividad de la formación.
| Característica | Dientes de acero fresado (MT) | Insertos de carburo (TCI) |
|---|---|---|
| Estructura | Dientes mecanizados en el cono de acero, con recargue duro (hardfacing) | Botones de carburo de tungsteno prensados a presión en el cono |
| Formación ideal | Suave a medio-blanda (arcillas, lutitas, areniscas blandas) | Medio-dura a muy dura y abrasiva (calizas, dolomitas, granito) |
| Velocidad de penetración | Muy alta en formación blanda | Moderada, pero sostenida en formación dura |
| Vida útil / metros | Menor en roca abrasiva | Mayor en roca dura y abrasiva |
| Costo inicial | Más bajo | Más alto |
| Geometría de inserto | No aplica | Cincel, cónico, balístico, semibalístico según dureza |
Tabla de especificaciones
Las brocas tricónicas Volga Burmash están disponibles en las siguientes medidas API estándar. Se pueden fabricar diámetros especiales bajo pedido.
| Diámetro (mm) | Diámetro (pulg.) | Conexión API | Series disponibles |
|---|---|---|---|
| 95,3 | 3 3/4" | 2 3/8 API Reg | SLHP |
| 120,7 | 4 3/4" | 2 7/8 API Reg | SLHP |
| 142,9 | 5 5/8" | 3 1/2 API Reg | GRD, MTR |
| 152,4 | 6" | 3 1/2 API Reg | GRD, GRPD, SLHP, MTR, MTRP |
| 190,5 | 7 1/2" | 4 1/2 API Reg | GRD, GRPD, GRDX, MTR, MTRP |
| 215,9 | 8 1/2" | 4 1/2 API Reg | GRD, GRPD, GRDX, MTR, MTRP |
| 244,5 | 9 5/8" | 6 5/8 API Reg | GRD, GRPD, GRDX, MTR, MTRP |
| 269,9 | 10 5/8" | 6 5/8 API Reg | GRD, GRPD, GRDX |
| 311,2 | 12 1/4" | 6 5/8 API Reg | GRD, GRPD, GRDX, MTR, MTRP |
| 349,2 | 13 3/4" | 7 5/8 API Reg | GRD, GRPD, GRDX |
| 393,7 | 15 1/2" | 7 5/8 API Reg | GRD, GRPD, GRDX |
| 444,5 | 17 1/2" | 6 5/8 API Reg | GRD, GRPD, GRDX |
| 508,0 | 20" | 7 5/8 API Reg | GRD |
| 558,8 | 22" | 7 5/8 API Reg | GRD |
| 660,4 | 26" | 7 5/8 API Reg | GRD |
Aplicaciones en Colombia
Colombia es una de las regiones de perforación más activas de América Latina, con cientos de pozos perforados cada año en las cuencas de los Llanos Orientales, el Valle Medio del Magdalena, el Catatumbo y el Putumayo. La broca tricónica sigue siendo el caballo de batalla de estas operaciones, especialmente en las secciones superficiales e intermedias del pozo, donde las formaciones van desde arenas no consolidadas y lutitas blandas hasta carbonatos de dureza media.
Las brocas tricónicas Volga Burmash están diseñadas para las condiciones geológicas específicas que se encuentran en Colombia. Ya sea perforando los sedimentos terciarios blandos de las secciones superiores, las areniscas de los Llanos o las formaciones más competentes del Piedemonte llanero, nuestra gama tiene el código IADC y la estructura de corte adecuados para entregar un rendimiento óptimo.
La tecnología de rodamiento sellado de cojinete liso de las series Grand y GrandPro ofrece una vida útil confiable incluso en pozos profundos con altas temperaturas de fondo. Los sellos metálicos (metal-face) de las líneas GrandPro y GrandXtreme aportan un nivel adicional de protección contra los sólidos abrasivos finos que aceleran el desgaste del rodamiento, frecuentes en las formaciones del Piedemonte.
Para los operadores que usan motores de fondo en pozos direccionales y horizontales —una técnica cada vez más común en el desarrollo de campos de Casanare y Meta— las series Motor y MotorPro están específicamente diseñadas para manejar las mayores velocidades de rotación y las cargas laterales del motor, con respuesta de dirección consistente y buen mantenimiento de calibre a lo largo de corridas extendidas.
Como distribuidor autorizado, VBM Barrenas Colombia coordina la entrega de las medidas y códigos IADC más solicitados, así como diámetros especiales bajo pedido. Para conocer cómo leer el código IADC y elegir la broca tricónica correcta, consulte nuestra guía sobre código IADC y selección de brocas tricónicas.
Cuéntenos los parámetros de su pozo —formación, diámetro y código IADC objetivo— y le recomendaremos la broca óptima con una cotización competitiva.
