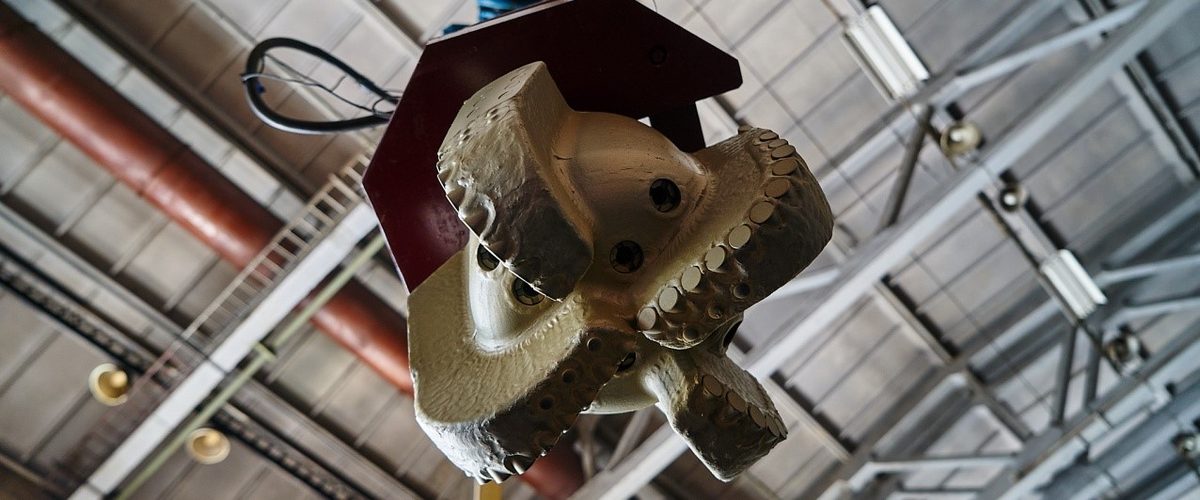

Brocas PDC Volga Burmash con cortadores de diamante policristalino compacto que entregan altas velocidades de penetración (ROP) en perforación direccional, horizontal y vertical. Disponibles en diseños de cuerpo de acero y cuerpo de matriz de carburo, con tecnologías de corte avanzadas para formaciones desde arcillas blandas hasta carbonatos de dureza media.
También conocidas como: broca PDC · broca de diamante policristalino · fixed cutter.
Líneas de producto
Desde la broca PDC de uso general hasta diseños especializados para ensanche, desviación y muestreo de núcleo.
La línea PDC principal para perforación de uso general. Cuerpo de acero con perfiles de aleta mecanizados con precisión y cortadores premium de diamante policristalino. La hidráulica optimizada asegura una limpieza eficiente del fondo. Disponible en configuraciones de 4 a 8 aletas según los requisitos de la formación.
La contraparte de cuerpo de matriz de la serie FastDrill. Usa un cuerpo de matriz de carburo de tungsteno que ofrece resistencia superior a la erosión en formaciones abrasivas y permite geometrías de protección de calibre más agresivas. Ideal cuando las arenas abrasivas o las altas velocidades de fluido erosionarían un cuerpo de acero.
Brocas PDC especializadas para operaciones de ensanche (reaming) y viajes de limpieza (wiper trips). Cuentan con elementos de corte de calibre agresivos y un perfil optimizado para limpiar y acondicionar el pozo. El diseño reforzado de la hilera de calibre asegura hueco a calibre completo incluso tras intervalos prolongados.
Brocas PDC diseñadas para desviaciones (sidetrack) y fresado de ventanas. Perfil cóncavo y estructura de corte agresiva que permite un arranque eficiente desde tapones de cemento o ventanas en revestimiento. La geometría compacta de aletas ofrece excelente capacidad de dirección con conjuntos direccionales o sistemas rotativos dirigibles.
Brocas PDC excéntricas que perforan un hueco de mayor diámetro que el nominal mediante un diseño bicéntrico (ensanchador). Permiten operaciones de revestimiento mientras se perfora y de apertura de hueco en un solo viaje: la sección piloto perfora el hueco inicial mientras la sección excéntrica lo amplía al diámetro de revestimiento requerido en una sola pasada.
Brocas sacanúcleos (core bits) PDC diseñadas para evaluación de formaciones y muestreo geológico. Cortan un anillo alrededor de un núcleo central, preservando una muestra cilíndrica intacta de roca para análisis de laboratorio. Disponibles en tamaños estándar de barril sacanúcleos con configuraciones de PDC y diamante impregnado.
Cuerpo de la broca
Elegir el material del cuerpo es crítico para el rendimiento de la broca PDC. Esta comparación le ayuda a decidir.
| Característica | Cuerpo de acero (FD, WT, ST, BD) | Cuerpo de matriz (FDM) |
|---|---|---|
| Material | Acero aleado AISI 4145H modificado | Matriz de carburo de tungsteno (infiltrada) |
| Resistencia a la erosión | Buena — con recargue duro en zonas críticas | Excelente — dureza inherente del carburo |
| Resistencia al impacto | Excelente — el acero absorbe cargas de choque | Buena — la matriz es más dura pero más frágil |
| Reparabilidad | Fácil — se reemplazan cortadores y se remaquina | Limitada — la matriz no se puede soldar |
| Número de aletas | Hasta 8 aletas | Hasta 7 aletas |
| Hidráulica | Posición de toberas muy personalizable | Toberas definidas durante el moldeo |
| Costo | Menor costo inicial y de reconstrucción | Mayor costo inicial, reconstrucción limitada |
| Mejor para | Formaciones poco a medianamente abrasivas, trabajo direccional, intervalos cortos a medios | Formaciones muy abrasivas, intervalos largos, altos caudales, corridas de motor extendidas |
Aplicaciones en Colombia
El uso de brocas PDC en Colombia ha crecido de forma notable en la última década, a medida que los operadores adoptan técnicas de perforación direccional y horizontal para maximizar el contacto con el yacimiento y la eficiencia de producción. Las formaciones de dureza suave a media de muchos campos de los Llanos Orientales y el Valle del Magdalena se adaptan bien a la tecnología PDC, que puede entregar velocidades de penetración de dos a cinco veces superiores a las de una broca tricónica en condiciones favorables.
Las brocas PDC Volga Burmash se han desplegado con éxito en areniscas de la Formación Carbonera, arcillolitas y secuencias terciarias blandas de las secciones superiores del pozo. Nuestro equipo de ingeniería mantiene un registro de comportamiento de brocas por región y puede recomendar el número de aletas, el tamaño de cortador y el material de cuerpo óptimos a partir de los datos de pozos vecinos (offset wells).
La serie FastDrill de cuerpo de acero es nuestra línea PDC más popular, valorada por su versatilidad y potencial de reconstrucción. Los operadores que perforan varios pozos en el mismo campo suelen reconstruir las brocas FastDrill entre corridas, reduciendo el costo por corrida hasta en un 40 % frente a comprar brocas nuevas cada vez.
Para los intervalos de arenisca abrasiva frecuentes en el Piedemonte llanero, la serie FastDrillMatrix ofrece una protección de cuerpo superior que extiende la vida de la broca y mantiene el calibre a lo largo de secciones laterales largas. El cuerpo de matriz resiste la acción erosiva del fluido de perforación de alta velocidad cargado con partículas de arena que rápidamente desgasta el recargue de un cuerpo de acero.
Para entender cuándo conviene pasar de una broca tricónica a una broca PDC según la formación, consulte nuestra guía de brocas de perforación para pozos petroleros en Colombia.
Comparta los datos de su pozo y nuestros ingenieros diseñarán una solución PDC a la medida de su aplicación.
